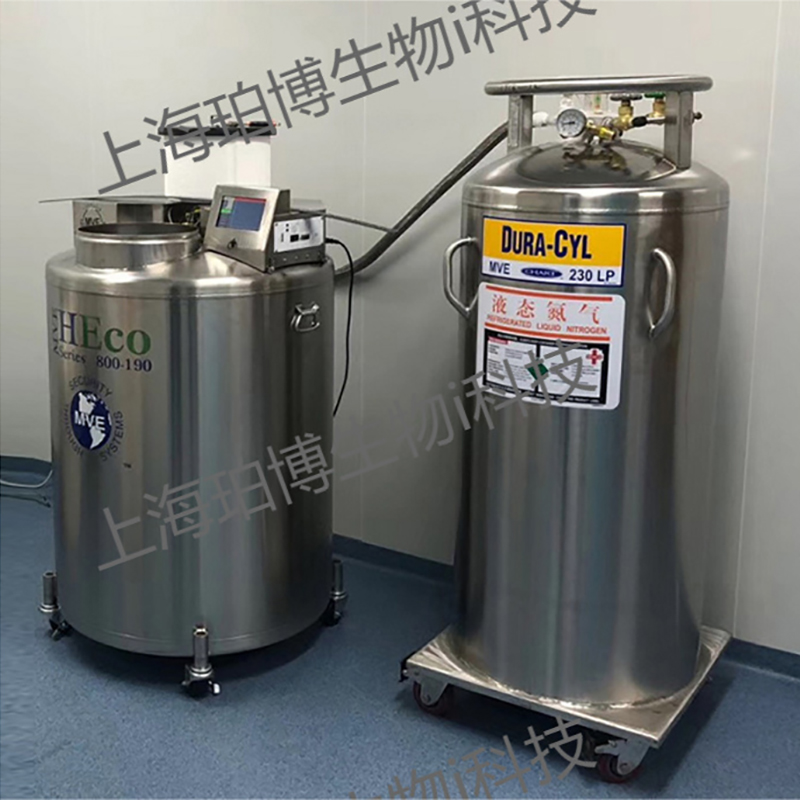

美国查特工业集团-Chart是全球领先的真空绝热产品和深冷冻结系统制造商，重点是深冷技术。Chart是公认的全球性品牌，专门从事设计和制造整个液化气供应链所用的精良深冷设备。查特杜瓦瓶产品有40多年生产超低温绝热杜瓦瓶的生产历史，查特的产品以因其质量高寿命长，低温介质耗损低，早已经在全世界得到了广泛的使用。查特的Dura-Cylinder杜瓦瓶液氮罐主要是为高效液氮补给和高效用气而设计，很多液氮补给场合都通用查特的230LP型号液氮补给液氮罐。查特杜瓦瓶的液态储存保存时间更长，静态挥发率更低，有效利用率更高。其超群的绝热结构，使得一段时间内产品损耗极少或者没有损耗。
工作原理
当内胆装有液氮时排空阀、排液阀、增压阀关闭液氮注入口螺塞旋紧。上述均无泄漏的情况下由于容器外壳对增压管的传热，使自行进入管内的部分液氮被吸热气化。
当开启增压阀时，被气化了的氮气经过阀门立即入内胆液面上部空间，同时，容器内胆的液氮又不断进入增压管内吸热气化。由于被气化了的氮气的体积是液氮的600余倍，少量液氮气化后获得的大量氮气源源不断地通过已开启的增压阀进入内胆。
随着氮气进入量的增多，聚集在内胆液面上部空间的氮气逐渐开始对内胆壁和液面产生压力，当压力表值达到0.02 MPa时，开启排液阀，液氮就会通过排液管排出。
产品特点
l 不同的规格和压力可以满足各种需求
l 内胆的全不锈钢支撑系统可以达到热损失率低及高强度的目的
l 较厚的抗冲击外壳
l 组合式压力控制调节器
l 重型底圈和带四个撑脚的大口径吊圈
l 使用方便，便于操作
l Roto-Cal液位计系统
参数选型
|
产品型号/Model |
DC230LP |
DC230MP |
DC230HP |
|
容量/Capacity |
|||
|
几何容积/Gross (升/L) |
240 |
240 |
240 |
|
净容积/Net (升/L) |
230 |
230 |
230 |
|
外型尺寸/Size |
|||
|
外筒直径/Outer Shell Diameter (厘米/cm) |
60.6 |
60.6 |
60.6 |
|
底板尺寸/Square Base size(厘米/cm) |
63 |
63 |
63 |
|
高度/Height(厘米/cm) |
160 |
160 |
160 |
|
技术参数/Technical Parameter |
|||
|
安全阀设定压力(兆帕/PSI) Relief Valve Setting(MPa/PSI) |
0.15/22 |
1.58/230 |
2.41/350 |
|
爆破片设定压力(兆帕/PSI) Secondary Relief Valve Setting(MPa/PSI) |
1.38/200 |
2.76/400 |
4.13/600 |
|
调压阀设定压力(MPa/PSI) Regulator setting pressure(MPa/PSI) |
0.12/18 |
0.86/125 |
2.07/300 |
|
空瓶重量/Empty Weigh(公斤/kg) |
145 |
168 |
185 |
|
充装重量/Full Filling Weight(公斤/kg) * |
|||
|
液氧/LO2 |
258 |
229 |
223 |
|
液氮/LN2 |
182 |
163 |
156 |
|
液氩/LAr |
318 |
275 |
270 |
|
液态二氧化碳/LCO2 |
/ |
/ |
239 |
|
标况下气体体积/Standard Gas Volume(Nm3) |
|||
|
氧气/O2 |
/ |
164 |
156 |
|
氮气/N2 |
/ |
132 |
124 |
|
氩气/Ar |
/ |
160 |
151 |
|
二氧化碳/CO2 |
/ |
/ |
121 |
|
日蒸发率(液氮)/NER(LN2) |
1.5% |
1.8% |
1.8% |
|
气流量/Gas Flow Rate ( Nm3/hr) |
|||
|
氧、氮、氩（O2、N2、Ar） |
/ |
10.5 |
10.5 |
|
二氧化碳(CO2) |
/ |
2.9 |
2.9 |
